Автоматическое
исключение оснастки

В стандартной комплектации векторные анализаторы цепей позволяют проводить измерения только в коаксиальном тракте. Для измерения устройств с другими соединителями необходимо использовать специальную оснастку, которая уникальна для каждого случая. При этом она будет влиять на результат измерений, внося дополнительную погрешность.

Стандартными средствами программного обеспечения для векторных анализаторов цепей эту проблему решить нельзя. Единственным выходом является разработка алгоритмов обработки измерений, использующих сложный математический аппарат.

Разработать программную опцию для векторного анализатора цепей производства компании ПЛАНАР, которая расширит его возможности и позволит выполнять измерение характеристик радиотехнических устройств в тракте, отличном от коаксиального.

Иттерационный подход к работе позволил быстро реагировать на изменения технического задания со стороны заказчика. Например, добавление нового функционала для быстрого анализа измерений — размещения группы маркеров по нажатию одной клавиши.

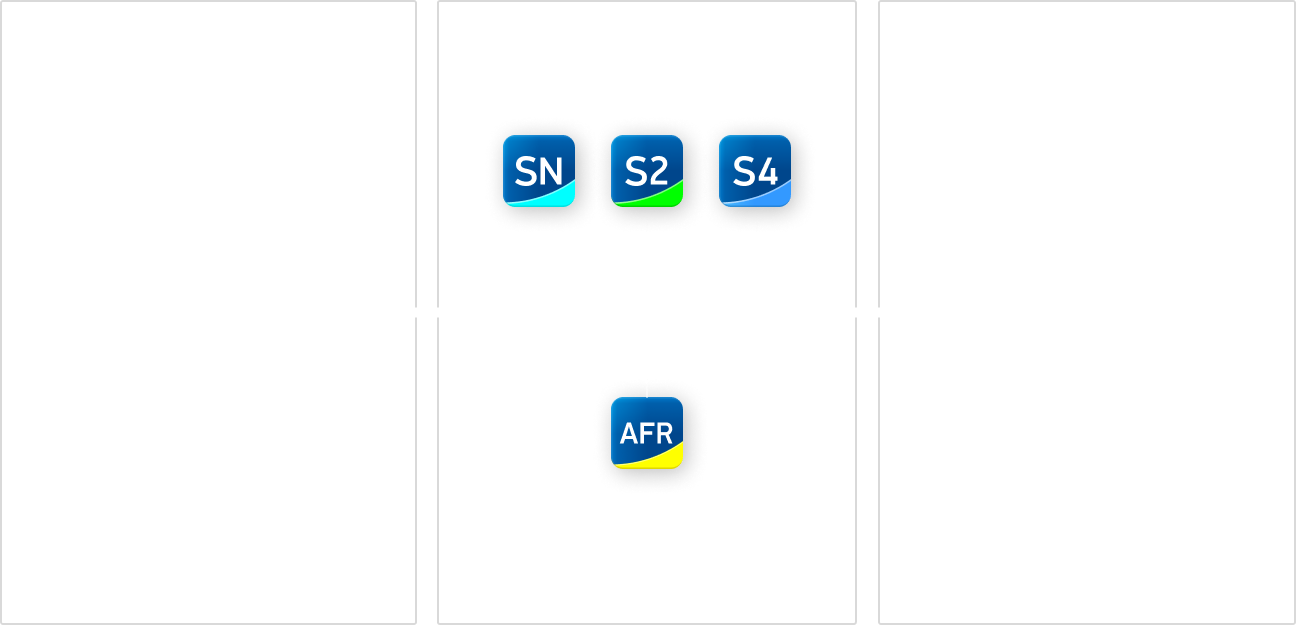

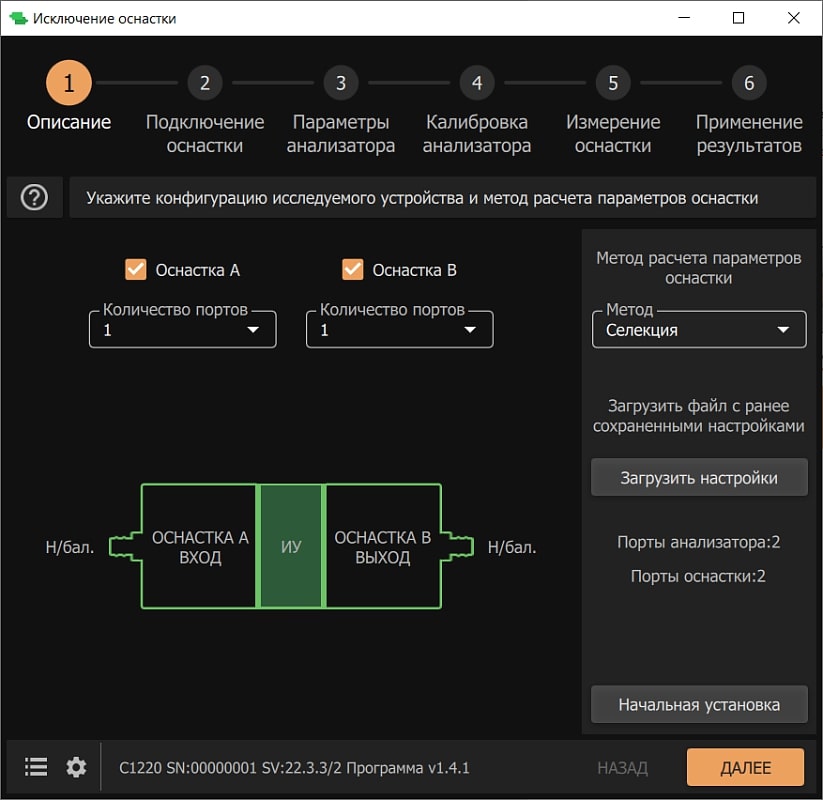

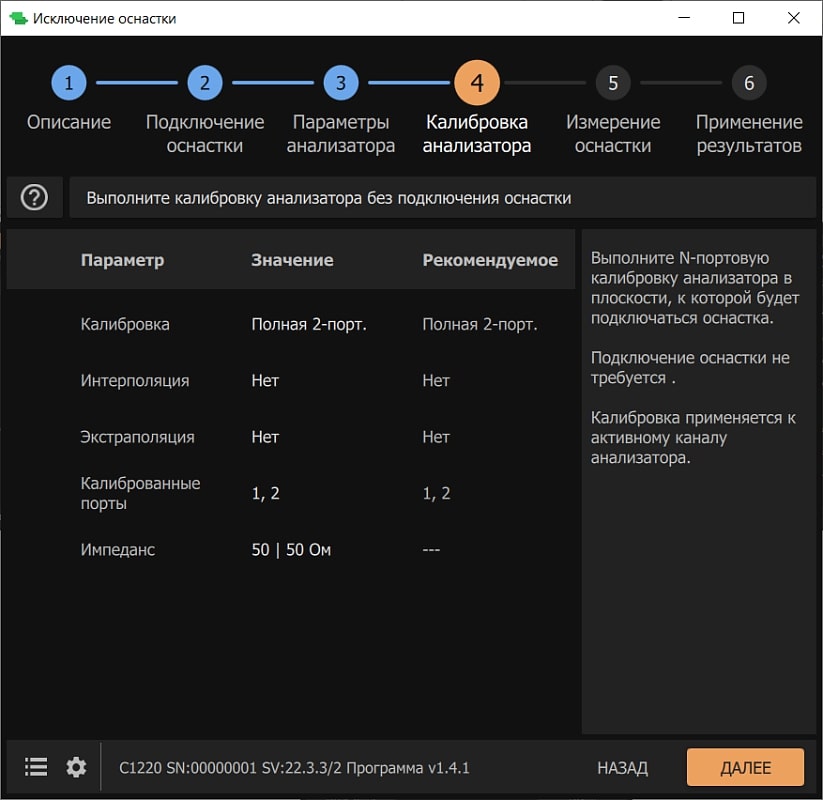

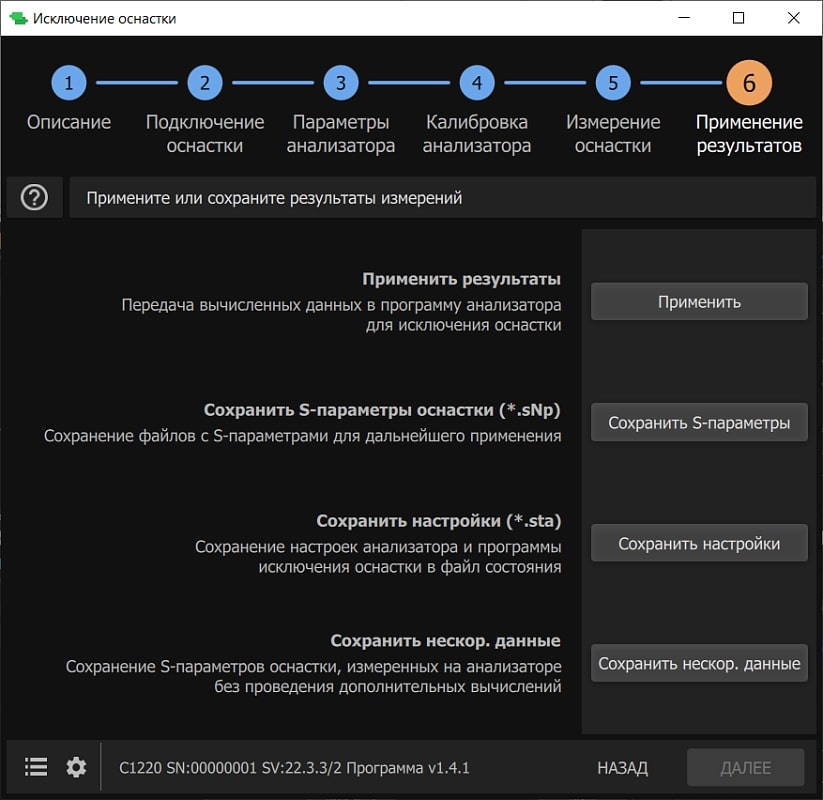

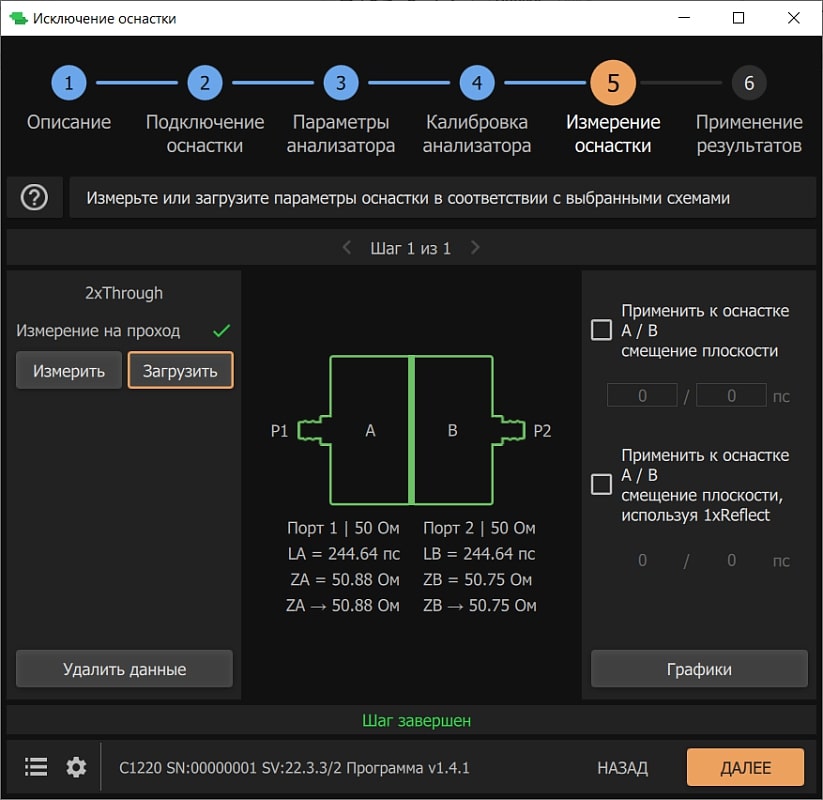

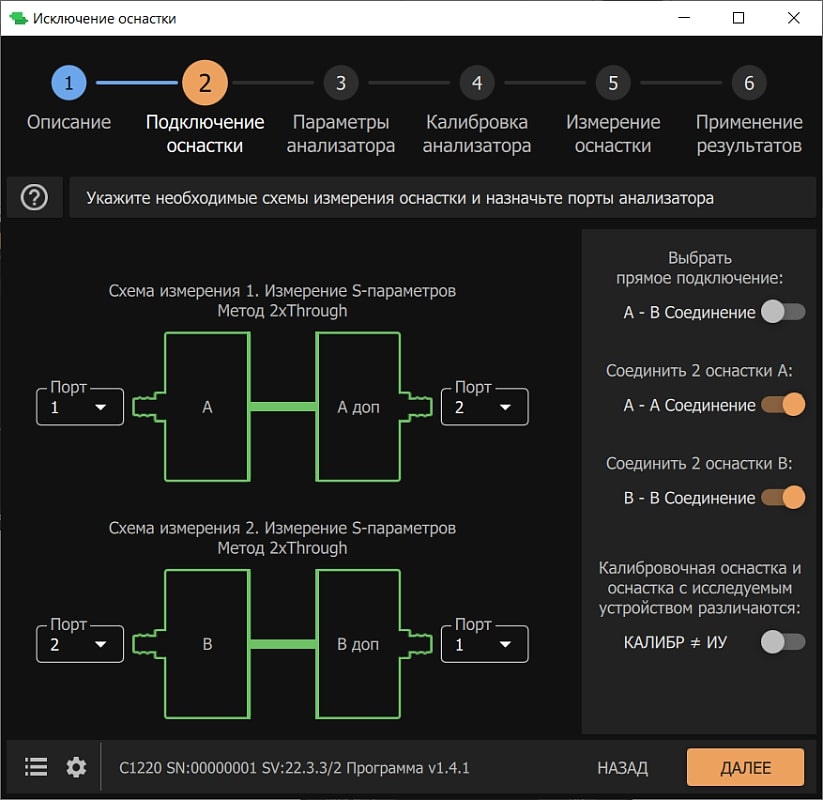

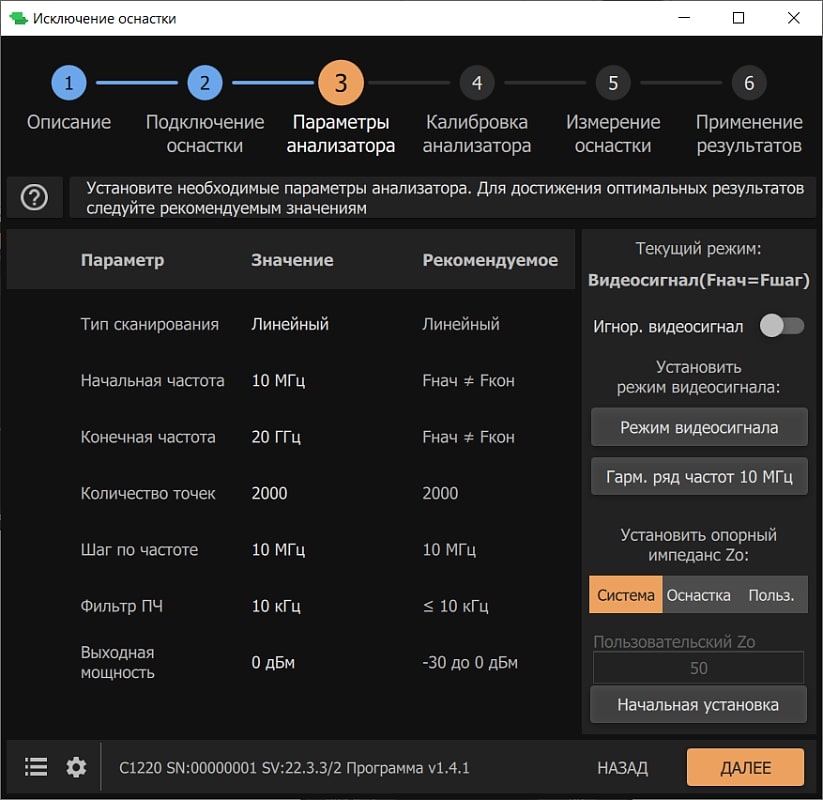

Программное обеспечение для исключения параметров оснастки Automatic Fixture Removal позволяет быстро и удобно устранить влияние измерительной оснастки на результаты измерений тремя методами:

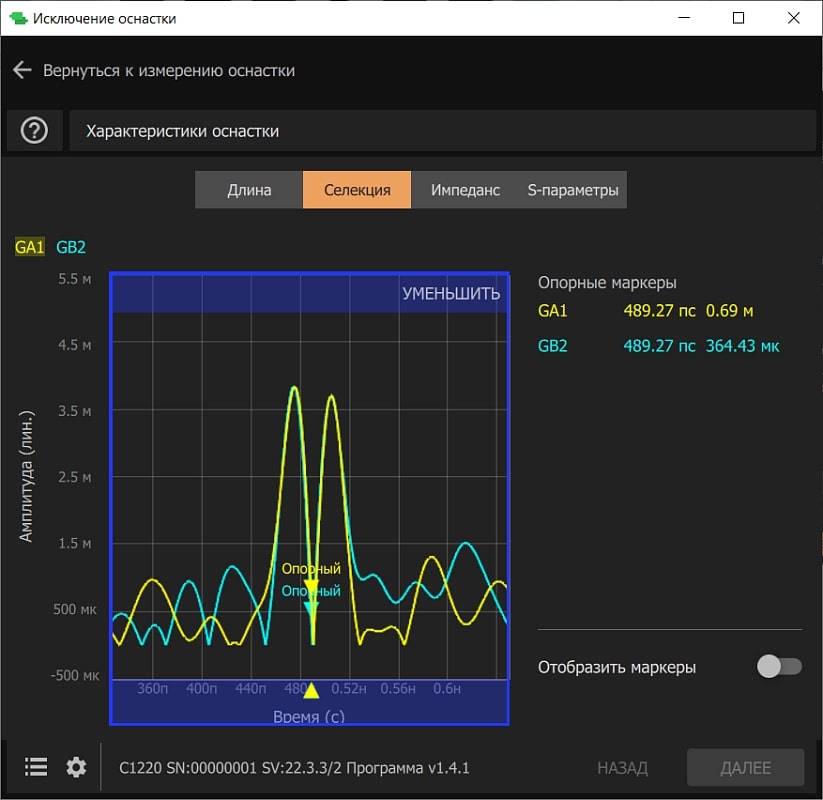

• Метод селекции (фильтрации) во временной области или time gating
• Метод совместной оценки или filtering
• Метод деления S-параметров оснастки пополам или bisection

С таким набором методов исключения оснастки ПО применяется для:

• отображения результатов расчета — электрической длины, окна фильтрации во временной области, импеданса, S-параметров оснастки;
• вычисления S-параметров оснастки тремя разными методами, используя данные частотной и временной областей или их комбинацию;
• преобразования импеданса для получения S-параметров исследуемого устройства с требуемым системным Z0;
• вычисления импульсной характеристики цепи для определения электрической длины оснастки;
• вычисления переходной характеристики цепи для анализа импеданса оснастки вдоль ее длины;
• тонкой настройки электрической длины оснастки перед ее исключением;
